位移傳感器是一種用于測量物體位置或位移變化的裝置，廣泛應用于工業自動化、精密加工、機器人、航空航天等領域。以下從工作原理分類、主要特點、應用場景等方面為你詳細介紹：
一、位移傳感器的分類及特點
根據工作原理不同，位移傳感器主要分為以下幾類：
1. 接觸式位移傳感器
通過機械接觸的方式感知物體位移，典型類型包括：
-
直線位移傳感器（LVDT）
- 原理：基于電磁感應原理，由鐵芯、線圈和測量桿組成，通過鐵芯移動改變線圈電感量。
- 特點：精度高（可達微米級）、線性度好、抗干擾能力強，但存在機械磨損，不適用于高頻動態測量。
- 應用：機床加工、液壓系統位移監測、精密儀器校準。
-
電位器式位移傳感器
- 原理：通過滑動觸點在電阻元件上的移動改變電阻值，從而反映位移量。
- 特點：結構簡單、成本低，但分辨率有限，觸點易磨損，壽命較短。
- 應用：簡單位移測量（如汽車油門踏板位置檢測）、教學設備。
-
光柵式位移傳感器
- 原理：利用光柵的莫爾條紋現象，通過光電元件將光柵的相對移動轉化為電信號。
- 特點：精度極高（納米級）、響應速度快、可靠性高，但對環境要求高（需防塵、防震）。
-
應用：數控機床、三坐標測量機（CMM）、半導體制造設備。
2. 非接觸式位移傳感器
無需物理接觸即可測量位移，適用于高溫、高壓、腐蝕性等惡劣環境，典型類型包括：
-
激光位移傳感器
- 原理：通過激光束照射被測物體表面，利用反射光的時間差或三角測量原理計算位移。
- 特點：精度高（微米至納米級）、非接觸測量、響應速度快，可測遠距離（數米至數十米）。
- 應用：汽車制造（車身尺寸檢測）、鋰電池厚度測量、橋梁變形監測。
-
電容式位移傳感器
- 原理：基于電容器極板間距變化引起電容值變化的原理，測量位移。
- 特點：分辨率高（亞微米級）、動態響應快、結構簡單，但易受環境濕度和溫度影響。
- 應用：微機電系統（MEMS）檢測、半導體晶圓平整度測量、振動監測。
-
電感式位移傳感器
- 原理：利用電磁感應原理，通過被測物體（金屬）接近感應線圈時引起的電感量變化測量位移。
- 特點：非接觸測量、抗干擾能力強、適用于金屬被測物，但對非金屬無效。
- 應用：自動化生產線（金屬零件位置檢測）、電機軸位移監測。
-
磁致伸縮位移傳感器
- 原理：利用磁致伸縮效應，通過測量脈沖信號在波導絲中的傳播時間計算位移。
- 特點：精度高（毫米至微米級）、絕對位置測量、耐高壓和高溫、壽命長。
- 應用：液壓油缸位移監測、石油化工設備、工程機械。
二、位移傳感器的主要應用場景
-
工業自動化
- 機床加工：實時監測刀具與工件的相對位置，保證加工精度（如光柵尺、LVDT）。
- 機器人：檢測機械臂關節位移，實現精準軌跡控制（如編碼器、激光位移傳感器）。
- 生產線檢測：測量工件尺寸、平整度、間隙等（如激光三角測量傳感器）。
-
精密測量與儀器
- 三坐標測量機（CMM）：配合光柵或激光傳感器實現亞微米級測量。
- 實驗室設備：材料拉伸 / 壓縮試驗中測量形變（如應變式位移傳感器）。
-
航空航天與國防
- 飛行器結構變形監測（如光纖位移傳感器）。
- 導彈制導系統中的位移反饋（如高精度電感式傳感器）。
-
交通運輸
- 汽車：懸掛系統位移監測、剎車踏板行程檢測（如電位器式或磁阻式傳感器）。
- 軌道交通：列車輪對磨損檢測、軌道沉降監測（如激光測距傳感器）。
-
新能源領域
- 鋰電池生產：極片涂布厚度檢測（激光位移傳感器）。
-
風力發電機：主軸位移監測、葉片形變測量（磁致伸縮傳感器）。
三、如何選擇位移傳感器？
選擇時需綜合考慮以下因素：
- 測量范圍：小量程（如幾毫米）可選電容式或電感式；大量程（如幾米）可選激光或磁致伸縮式。
- 精度要求：精密加工（微米級）選光柵、激光；一般工業場景（毫米級）選電位器或磁阻式。
- 環境條件：高溫 / 粉塵環境選非接觸式（如激光、磁致伸縮）；潮濕 / 腐蝕性環境選不銹鋼封裝的接觸式傳感器。
- 動態響應：高頻振動測量需選響應速度快的類型（如壓電式、激光多普勒）。
- 成本與安裝：接觸式通常成本較低，但需考慮機械磨損；非接觸式安裝方便但價格較高。
四、弘匠科技的位移傳感器產品

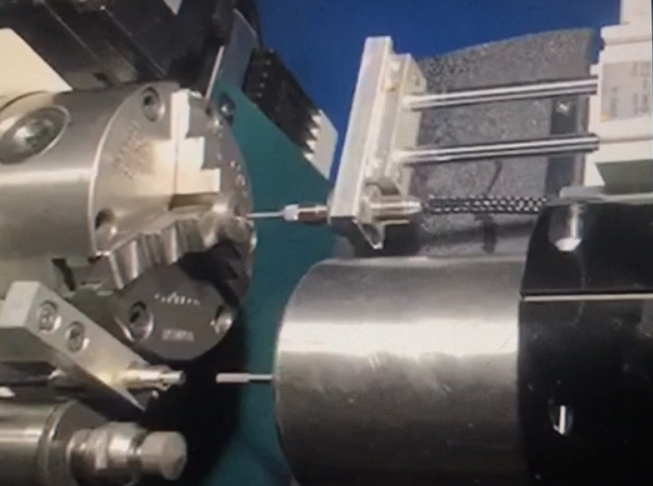

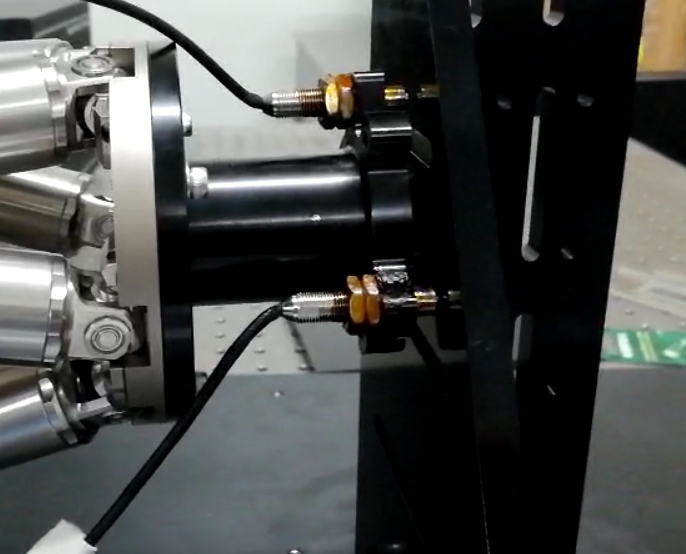

以弘匠的接觸式傳感器為例（如 CS 系列、CH 系列、CD 系列）：
- 優勢：高精度（重復定位精度 0.1μm~1μm）、耐惡劣環境（IP67 防護）、長壽命（5000 萬次以上）。
-
典型型號：
- CS 系列：適合精密定位（如模具加工、半導體設備）。
- CH 系列：超輕觸發力（0.1N），用于易損傷工件檢測。
- CD 系列：支持模擬信號輸出，適用于復雜形位公差測量。
如需具體型號的技術參數或購買信息，可通過弘匠官網或客服（電話：0755-28963886）進一步咨詢。
