工作原理

• 刀具定位：數控車床的刀架移動，使刀具與對刀儀的測量裝置對準，確保測量的準確性。
• 測量過程：啟動測量模式后，對刀儀通過激光、觸發器或其他傳感器測量刀具的具體參數，如長度、直徑和切削邊位置等。
• 數據傳輸：測量得到的數據自動傳輸?shù)綌?shù)控系統中，系統根據這些數據調整刀具的位置或更換損壞的刀具。
• 反饋與調整：在加工過程中，對刀儀持續監控刀具狀態，實時更新刀具的磨損和斷裂情況，并自動調整刀具參數，確保加工質量。

主要類型

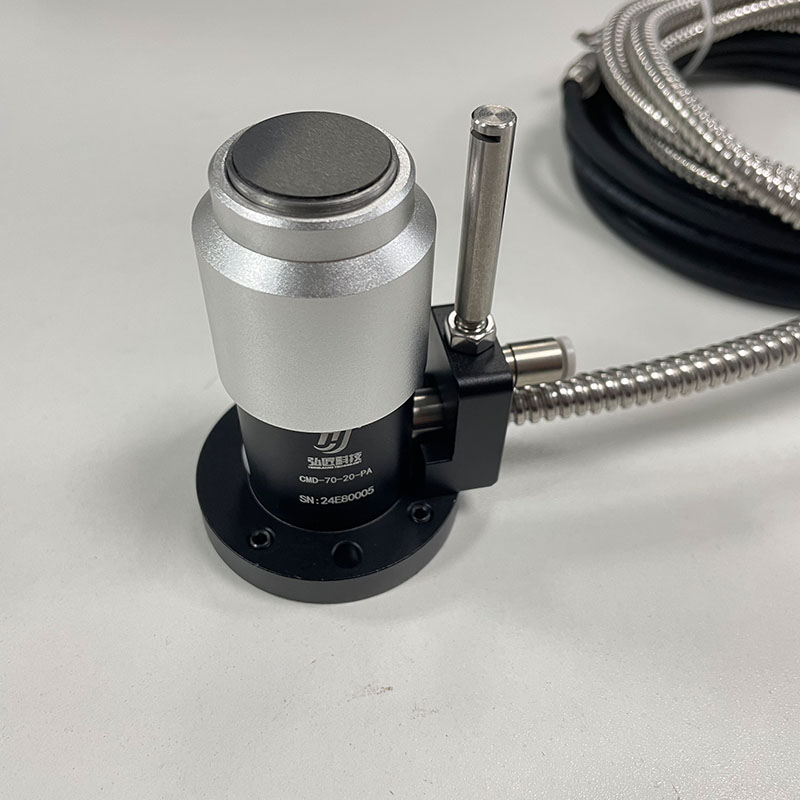

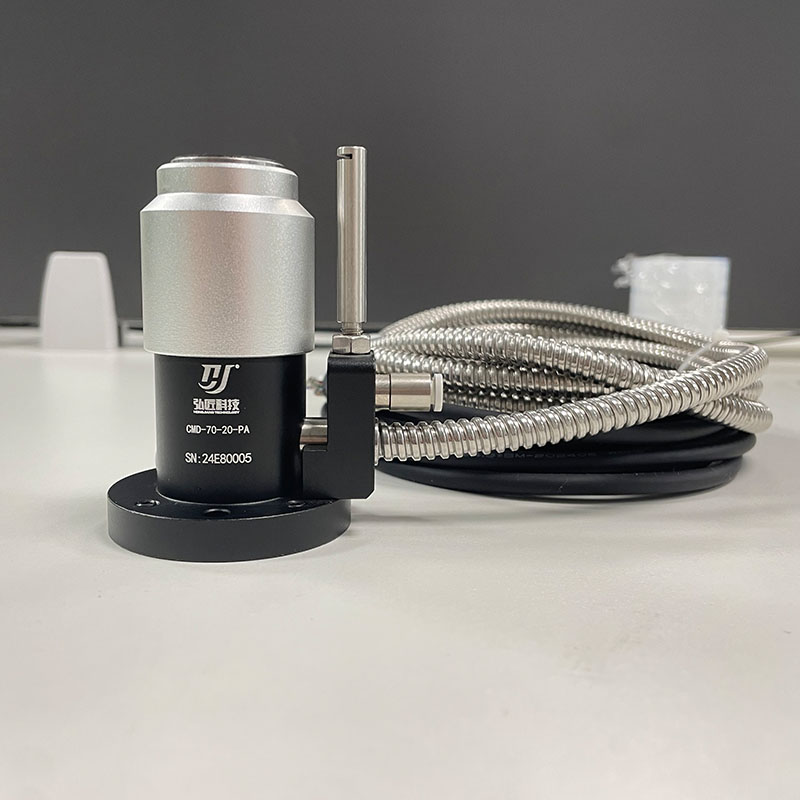

• 接觸式對刀儀：通過刀具與對刀儀的測頭直接接觸來獲取刀具的位置信息。優點是價格相對較低，測量精度高；缺點是易受切屑和油污影響，需要定期清潔和維護。

功能作用

• 刀具參數測量：能自動檢測刀具的長度、直徑、半徑等幾何參數，并將測量結果傳輸給數控系統，以便系統進行刀具補償設置，確保刀具在加工過程中的準確位置。
• 刀具磨損監測：在加工過程中實時監測刀具的磨損情況，當?shù)毒吣p到一定程度時，自動對刀儀會發出警報或自動調整刀具補償值，保證加工精度，延長刀具使用壽命。
• 多刀具管理：適用于多刀具加工場景，能夠快速對每把刀具進行測量和補償，減少了換刀后的對刀時間，提高了加工效率。
• 提高加工精度：避免了人工對刀產生的誤差，通過精確的測量和自動補償，使刀具在加工過程中始終保持準確的位置，從而提高了零件的加工精度。
• 提升加工效率：自動化的對刀過程大大縮短了對刀時間，減少了機床的停機時間，提高了生產效率。
•

• 使用方法

  • 安裝對刀儀：將對刀儀固定在車床刀塔或主軸附近的工作臺上，確保其不會受到加工振動和切削液的干擾。確認對刀儀的信號傳輸是否正常，并清潔感應面，避免切屑和油污影響測量。
  • 啟動對刀功能：在數控系統中啟動對刀功能，輸入對刀儀的相關參數，如對刀儀感應面高度、偏移值等，并檢查對刀儀是否處于激活狀態。
  • 運行對刀程序：執行對刀程序，刀具以低速靠近對刀儀感應面。刀具接觸感應面后觸發信號，系統記錄觸發點的 X、Z 坐標，并自動計算刀具的長度和半徑補償值。
  • 保存補償值：系統將測得的刀具補償值存入刀具補償表中。多把刀具可重復執行對刀程序，依次完成所有刀具的對刀。
  • 驗證對刀精度：通過試切或檢測工件尺寸，驗證對刀是否準確。如果存在誤差，檢查對刀儀的安裝狀態或校準參數。

  選擇要點

  • 測量精度：根據加工零件的精度要求選擇具有相應測量精度的對刀儀，一般來說，高精度的對刀儀能夠滿足更復雜、高精度零件的加工需求。
  • 兼容性：確保對刀儀與所使用的數控車床和數控系統兼容，以便能夠順利集成和通信，實現自動化對刀功能。
  • 穩定性：考慮對刀儀的結構設計、制造工藝以及抗干擾能力等因素，選擇在惡劣加工環境下能夠穩定工作的對刀儀，以保證測量結果的準確性和可靠性。
  • 功能需求：根據實際加工需求選擇具備相應功能的對刀儀，如刀具磨損監測、多刀具管理等功能，以提高加工效率和質量。
  • 售后服務：選擇具有良好售后服務的品牌和供應商，能夠提供及時的技術支持、維修保養和培訓服務，確保對刀儀的正常使用和維護。
